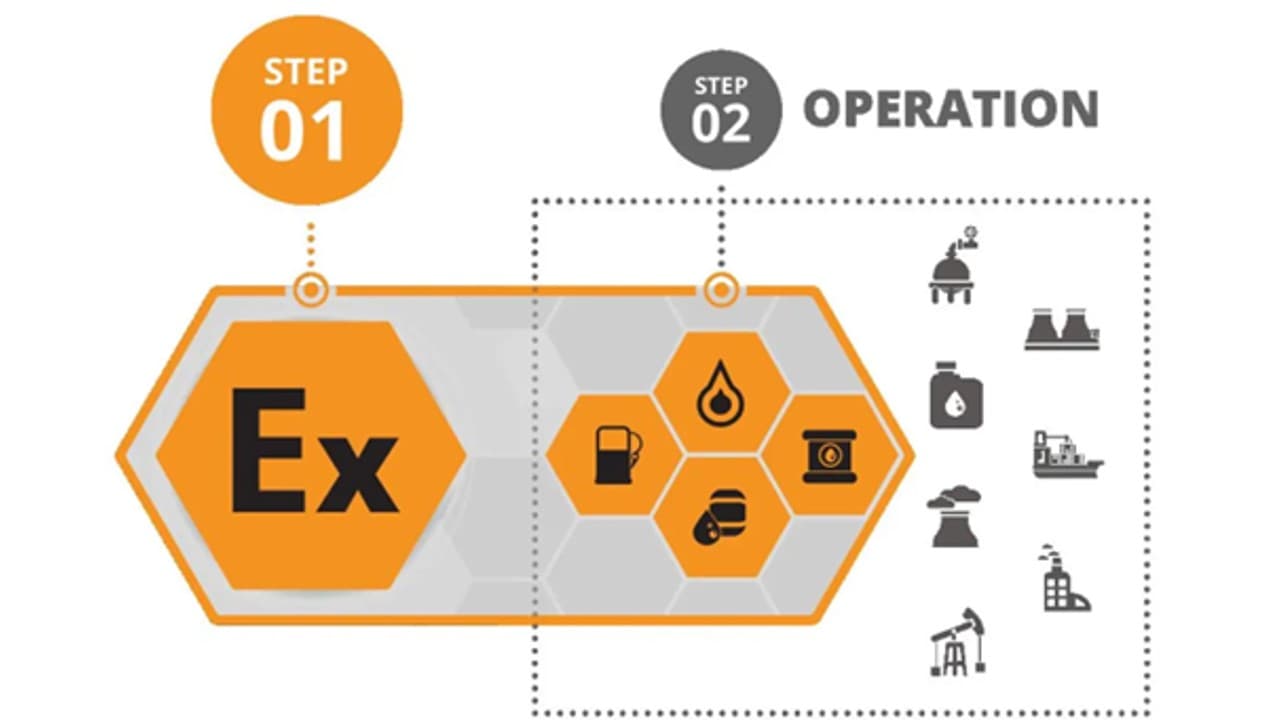

1. lépés - Robbanásvédelem (Ex megfelelőség) ⬇ 2. lépés - Ipari üzemeltetés

A robbanásbiztonsági mérnökség alapfilozófiája: veszélyes iparágakban a biztonságos üzemeltetés csak akkor lehetséges, ha először az Ex megfelelőség megvalósul.

A robbanásvédelem, mint a biztonságos működés alapja a veszélyes térségek iparágaiban

 Azok a szektorok, amelyek gyúlékony gázokat, gőzöket, ködöket vagy éghető porokat kezelnek, folyamatos robbanásveszélynek vannak kitéve. Az olyan iparágak, mint az olaj- és gázipar, a petrolkémiai feldolgozás, a vegyipar, a hidrogénkezelés, a gabonafeldolgozás, a bányászat és az üzemanyag-elosztás rendszeresen olyan körülményeket hoznak létre, ahol robbanásveszélyes légkör alakulhat ki. Ezekben a környezetekben a berendezések és létesítmények biztonságos működése alapvetően a robbanásvédelmi (Ex) megfelelőségtől függ.

A robbanásvédelem tehát nem csupán szabályozási követelmény vagy dokumentációs feladat. Ez a biztonságos ipari működés előfeltétele. Enélkül a veszélyes iparágak üzemeltetése nem tekinthető ellenőrzöttnek vagy biztonságosnak.

A veszélyes térségek működésének jellege

A veszélyes tér olyan hely, ahol robbanásveszélyes légkör alakulhat ki, ezért a berendezések kialakításához, telepítéséhez és használatához különleges intézkedések szükségesek. Robbanásveszélyes légkör akkor jön létre, amikor a robbanási háromszög három eleme jelen van:

• Gyúlékony anyag (gáz, gőz, köd vagy por)
• Oxigén (általában a levegőből)
• Gyújtóforrás

 Az ipari folyamatok gyakran nem tudják megszüntetni az első két elemet. A szénhidrogének, oldószerek, hidrogén és porok a termelési folyamatok velejárói. Az oxigén a környezeti levegőben van jelen. Így tehát a mérnöki fókusz a gyújtóforrások szabályozására és a robbanásveszélyes légkör kialakulásának valószínűségének csökkentésére helyeződik.

 Robbanásvédelmi mérnökség mint legelső lépés

A robbanásvédelmi mérnökség hozza létre azt a műszaki és szervezeti keretrendszert, amely lehetővé teszi az ipari folyamatok biztonságos működését gyúlékony anyagok jelenlétében. Mielőtt egy ipari létesítmény üzembe léphet, több kulcsfontosságú lépést kell elvégezni.

 Veszélyes területek besorolása

Az első lépés a veszélyes zónák azonosítása és besorolása. Az olyan szabványok alapján, mint az IEC 60079-10-1 (gáz) és az IEC 60079-10-2 (por), a területeket a robbanásveszélyes légkör előfordulásának valószínűsége és időtartama szerint osztályozzák. A tipikus besorolások a következők:

Az veszélyes területek besorolásának (HAC - hazardouse area classification) eredménye az EPL (equipment protection level), amely meghatározza a létesítmény, az üzemeltetés és számos egyéb terület minimális biztonsági követelményeit.

Robbanásvédett berendezések kiválasztása

Miután a zónákat meghatározták, a berendezéseket a megfelelő robbanásvédelmi koncepció szerint kell kiválasztani. Példák:

• Ex d (lángálló burkolat) - visszatartja a belső robbanásokat
• Ex e (megnövelt biztonság) - megakadályozza az ívek és szikrák kialakulását
• Ex i (intrinzikus biztonság) - korlátozza az elektromos energiát
• Ex p (nyomás alatti védelem) - megakadályozza, hogy robbanásveszélyes légkör jusson a berendezésbe
• Ex t (porvédelem) - megakadályozza a por meggyulladását
• Ex h (nem villamos berendezések védelme)
• …

Mérnöki tervezés és telepítés

A robbanásvédelem a következő területeket is befolyásolja:

• Villamos rendszerek tervezése
• Kábelek és kábelátvezetések kiválasztása
• Földelés és potenciálkiegyenlítés
• Hőmérsékleti osztály kompatibilitás
• Mechanikai berendezések tervezése
• Szellőzés és gázérzékelés

 A telepítésnek olyan szabványokat kell követnie, mint az IEC 60079-14, amely a robbanásveszélyes légkörben végzett villamos (nem villamos) telepítéseket szabályozza.

 Ellenőrzés, vizsgálat és dokumentáció

Az üzembe helyezés előtt a rendszert a következőkkel kell ellenőrizni:

• Kezdeti ellenőrzés
• Berendezések tanúsításának felülvizsgálata
• Ellenőrzési dossziék
• Robbanásvédelmi dokumentáció

Az olyan szabványok, mint az IEC 60079-14/-17, meghatározzák az ellenőrzési követelményeket annak biztosítására, hogy a telepítés az üzemeltetés során is megfeleljen a követelményeknek. Ez a dokumentáció nyomon követhetőséget biztosít, és garantálja, hogy a veszélyes zónában minden komponenst megfelelően értékeltek. Lásd: EPD (robbanásvédelmi dokumentáció), VD (ellenőrzési dosszié) - a veszélyes zónás iparágak teljes életciklusának nyomon követéséhez.

Átmenet a megfelelőségtől az üzemeltetésig

A robbanásvédelmi mérnöki munka befejezése után indulhat az ipari üzemeltetés. Más szóval: az Ex megfelelőség teszi lehetővé a biztonságos működést. Az üzemeltetési fázisban olyan iparágak, mint:

• Olajfinomítók
• Gázfeldolgozó üzemek
• LNG terminálok
• Vegyipari termelő létesítmények
• Üzemanyag-tároló telepek
• Hidrogén infrastruktúra
• Gabonasilók és malmok

nagy mennyiségű gyúlékony anyagot (Ex) kezelnek.

A szivattyúk, kompresszorok, szelepek, tartályok, reaktorok és elektromos rendszerek biztonságos működése a robbanásvédelmi elvek helyes alkalmazásán múlik a tervezési fázisban.

 Veszélyes iparágakban történő működés

 Az üzembe helyezés után a veszélyes létesítményeknek a robbanásvédelmet folyamatosan fenn kell tartaniuk az alábbiakon keresztül:

• Rendszeres ellenőrzések
• Megelőző karbantartás
• Változáskezelés (MOC – Management of Change)
• A személyzet kompetenciája
• Gyújtóforrások ellenőrzése

 A berendezések vagy a folyamatkörülmények bármilyen módosítása befolyásolhatja a veszélyes zóna besorolását, vagy új gyújtási kockázatokat hozhat létre.

 Az Ex megfelelőség hiányának következményei

 A történelem számos példával bizonyította, milyen következményekkel jár a robbanásvédelem figyelmen kívül hagyása. Ipari robbanások történtek többek között:

• Nem tanúsított berendezések használata miatt
• Nem megfelelő kábelátvezetők alkalmazása miatt
• Hőmérsékleti osztályt meghaladó forró felületek miatt
• Elektrosztatikus kisülés miatt
• Mechanikai szikraképződés miatt
• Por felhalmozódása miatt
• …

 Az ilyen események katasztrofális robbanásokhoz, emberéletek elvesztéséhez, környezeti károkhoz és jelentős gazdasági veszteségekhez vezethetnek.

A robbanásvédelem mint rendszerszintű szakterület

 A robbanásvédelmet ezért leginkább egy rendszerszintű mérnöki keretrendszerként érdemes értelmezni, amely integrálja:

• folyamatbiztonságot
• villamosmérnöki tervezést
• gépészmérnöki tervezést
• anyagtudományt
• üzemeltetésmenedzsmentet
• …

 Ez összekapcsolja a szabályozási megfelelést (például ATEX irányelvek vagy IECEx rendszerek) a gyakorlati ipari mérnöki munkával. Ahelyett, hogy korlátozná a működést, az Ex megfelelőség lehetővé teszi, hogy az iparágak biztonságosan kezeljenek nagy energiatartalmú és gyúlékony anyagokat, amelyek a modern gazdaságok működéséhez elengedhetetlenek.

 Megjegyzés: az információkhoz (dokumentációhoz) való hozzáférés alapvető fontosságú.

Jó munkát!
